重慶耐德流量表_重慶耐德LL型腰輪流量計安裝使用說明書
本文章只是為了解決用戶搜索的問題進行答疑，不做銷售用途，如果有錯誤和侵權，請聯系站長刪除！

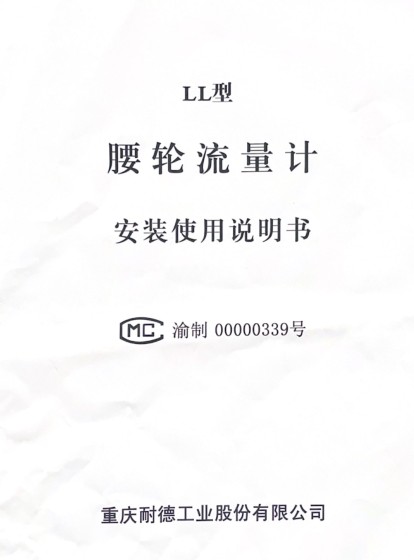

重慶耐德LL型腰輪流量計安裝使用說明書
目錄
一、概述二、主要技術數據三、工作原理及結構四、流量計使用安裝細則五、流量計發生故障時的檢查和維修六、流量計計量室裝拆注意事項七、流量計安裝聯接尺寸

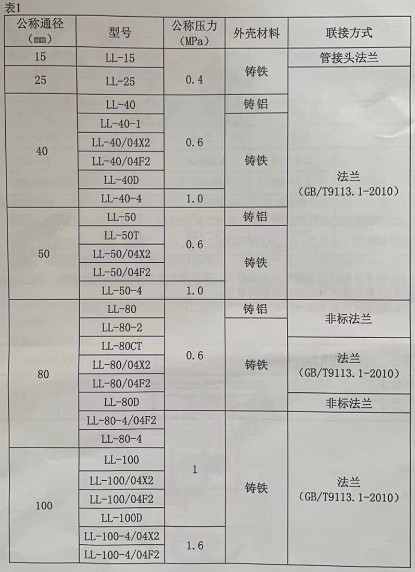

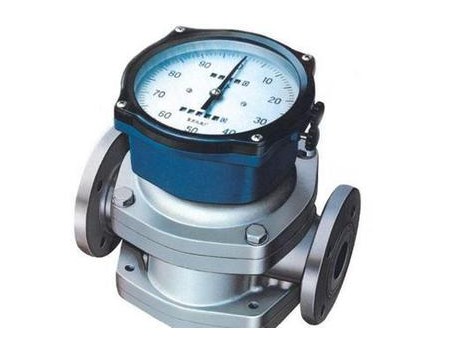

一、概述：LL系列腰輪流量計是一種容積式流量測量儀表，用來連續測量管道中流過液體的體積流量。腰輪流量計主要由測量和積算兩大部分組成，能就地指示累積流量.若帶上光電式流量轉換器和流量智能控制儀配套使用。則可進行遠距離測量和控制，該系列產品具有測量精度高、工作可靠、牢固耐用、重量輕、安裝使用維修方便等特點，廣泛用于油及石油制品的精確計量。LL系列腰輪流量計執行JB/T9242-1999容積式流量計通用技術條件和Q/ND10-2009容積式流量計標準。二、主要技術數據：1、公稱通徑(見表1)2、公稱壓力(見表1)3、介質溫度(-10~+60)℃4、流量范圍(見表2)5、精確度等級:0.2級;0.5級6、被測介質:汽油、油、輕柴油、潤滑油等7、被測介質粘度(0.6-150)MPa.s8、流量系數(見表3)9、聯接方式(見表1)10、外殼材料(見表1)注:特殊訂貨的產品數據見銘牌和產品合格證備注:用戶在使用時出現誤差偏移，請停止使用，并及時與廠家取得聯系，如因未及時與廠家聯系而造成的損失，由用戶自行負責。表1：
表2：

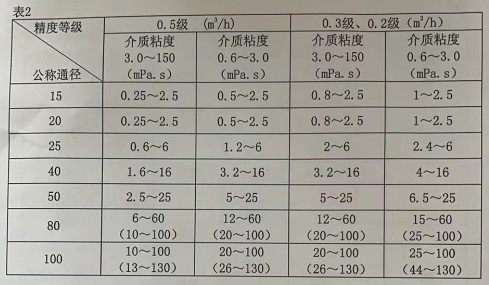

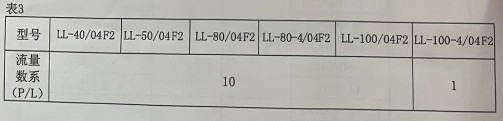

注:1.流量計額定流量能連續運轉使用，其數值為流量范圍上限值的60%~80%。2.流量計最大只能短時或瞬時使用。3.括號內流量為LL-80-4、LL-100-4/04X2和LL-100-4/04F2型流量。表3：
三、工作原理及結構1.工作原理：
當液體流入計量室后，輸送壓力P作用在腰輪上，P入≥P出，使之產生轉矩而轉動，兩腰輪則通過一對導向齒輪的相互嚙合，保持其相應位置，當一個腰輪受力平衡時，另一個腰輪則處在轉矩最大的時候，它的轉動通過導向齒輪，帶動平衡的腰輪同時轉動，并送出“月牙”形空間的液體。如圖1(I、Ⅲ)當腰輪轉到(II、IV)位置時，兩腰輪都受力轉動。這樣。在液體的推動下，兩腰輪交錯地轉動，各轉動一周，共被送出四個“月牙”形空間的體積，而腰輪轉動的周數，通過齒輪轉動，密封減速機構，帶動積算、指示裝置的動作，便可讀出流過管道的液體體積數量。2.構造：

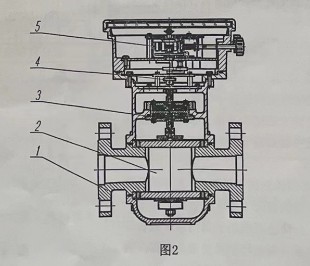

流量計結構見圖2
1-計量室外殼 2-腰輪 3-磁性聯軸器 4-減速機構 5-積累、指示部分四、流量計使用安裝細則：使用本流量計前，為了保證產品的計量精度和使用壽命，請用戶在本產品規定的流量、壓力、溫度、粘度，同時請詳細閱讀本說明書。1.在配管時請注意不要使管道發生歪斜，請將流量計接在泵的出口處。如果使用儲油罐直接發油(即自流式)，油罐的液位壓力應大于流量計的壓力損失。盡可能將過濾器安裝在流量計上游最近端。
2.如(圖3)所示，在流量計前端必須安裝過濾器，為了便于拆卸檢查，請設置旁通管道。垂直配管安裝時，因流入方向為從下往上，而出口端配管內的渣滓是從上往下流動的，所以請將流量計安裝在旁通管道處(圖4)。3.如果混入的渣滓較多，應將過濾器并列安裝，交替使用，如(圖5)或設置雙過濾器。4.如果流體含有的氣體較多，就應設置空氣分離器(圖6)，特別是用于商業交易的場合。空氣分離器不能裝在內部壓力比大氣壓低的場所(例如泵的吸入端等)。
5.流量計后蓋側應留出拆卸轉子位置。(圖7)。
6.流量計在波動較大的過載沖擊、水擊等的條件下工作，管道網系統中就必須安裝緩沖罐，膨脹室安全閥等保護裝置。7.流量記得安裝必須做到橫平豎直，盡量作到腰輪的轉軸與地面平行，使流量計不要承受管線的膨脹收縮、變形和振動.并防止系統由于閥門原管道設計安裝不合理，產生的系統振動特別是要避免諧振，否則會嚴重影響流量計的使用，甚至造成破壞。8.當管道中的流量大于流量計所容許的流量范圍時，建議將流量計并聯成組安裝，這種方法特別適合連續計量的要求。但平均流經每個流量計的流量小于流量計的額定流量。9.在流量計的下游端必要吋應安裝某種自動流量控制設備，如定流量閥。保證被測介質流量不得超過流量計的額定流量。10.流量計支裝使用中采用的閥門開啟的關閉必須要可靠平穩。11.在靠近流量計的兩端最好安裝一個準確的反應靈敏的溫度計，以便確定被測體的溫度進行補償。同時安上壓力表(誤差在滿刻度1.5%內)以測定流量計工作中的壓力。12.每安裝新流量計前，必須對管路進行嚴格的清洗才能裝上流量計，以防電焊渣，切削渣等類雜物隨液體進入流量計造成危害。13.流量計停用時，必須將積存在流量計內的被測液體由計量室上下兩個放油螺孔放出，然后采取可靠的防銹措施.如罐油等妥善處理。如果在庫內儲存.應放置在干燥無腐蝕性氣體的地方，室內相對濕度≤80%，溫度0~40℃。14.流量計長期運轉或經拆裝維修后，若精度降低了，可對流量計進行重新標定，標定裝置的標準容器應符合國家計量局所規定精度傳遞的標準。標定時標定裝置內液體的溫度應與工作場所的氣溫一致，標定中選取流量計所規定的最大流量，最小流量和額定流量3點進行，每點不少于3次，其誤差按下式計算:

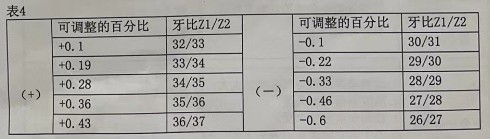

標定后流量計的基本誤差應符合流量計銘牌或說明書上的要求,如果需要調整,LL-□系列的流量計按表4選用掛輪調整，調整后再進行標定，直至合乎要求為止。表四：

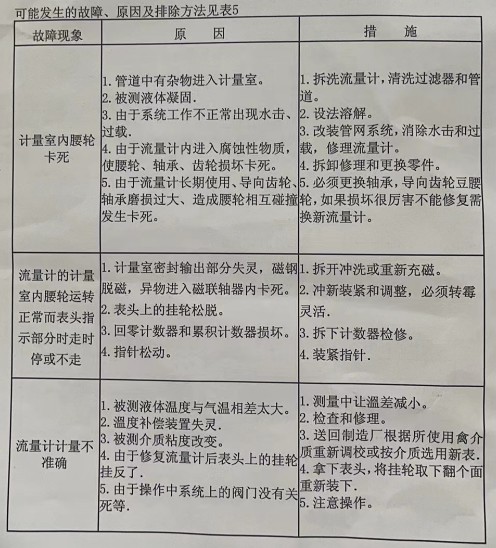

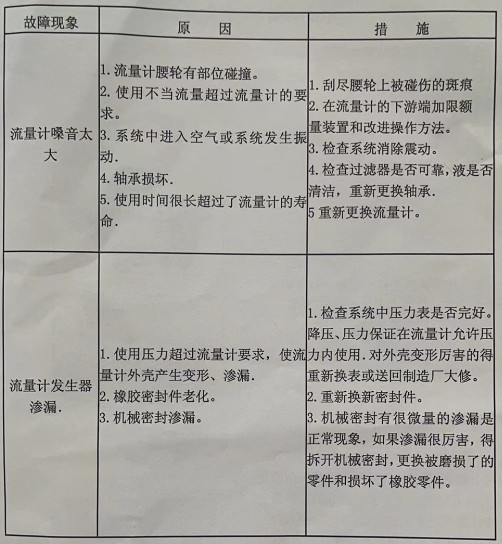

注:掛輪自制或向我廠購買LL-□/04X2系列、LL-□/04F2。系列流量計誤差調整方法請見隨機資料。 Fp型光電式流量轉換器使用方法請見隨機說明書。五、流量計發生故障時的檢查和維修流量計在日常使用中應經常檢查:流量大小是否超過規定范圍、運轉中聲音是否正常、指示部份是否正確可靠:(回零字輪、指針、指示數值與累積指示的終止讀數減去起始讀數的數值是否相等)流量計的壓力損失是否穩定、管道系統中是否正常、如閥門、氣體分離器、過濾器等是否工作可靠等等。可能發生的故障、原因及排除方法見表5
六、流量計計量室裝拆注意事項當已確定計量室故障的原因，必須拆開進行修理時，由熟悉流量計結構，經過技術培訓的技術人員、工人方可拆開，一般不要輕易拆卸，(條件允許最好返廠處理)拆卸的程序如下:1、拆卸前應先將流量計上強度較弱，易碰壞的部件拆下，如先拆下表頭等。(見圖8)
2、用手搬拆下拉桿螺栓，取下兩端的上下蓋，注意上卜蓋與訂量室的相互位置，可以用鉛筆作好記號。(見圖9)
3、擰下計量室上下端蓋的緊固螺釘。用兩個螺釘(尺寸按計量室上下端蓋兩螺孔配)擰入計量室上下端蓋兩螺孔內，慢慢地將計量室上下端蓋頂出，注意導向齒輪不要在頂出的過程中相互碰撞，如果發現有這類現象，就要先拆下導向齒輪，然后再拆上下端蓋(仍用鉛筆作上記號)。(見圖10)導向齒輪與腰輪的軸是錐面配合的結構，拆下螺母、墊圈，可取下導向齒輪。

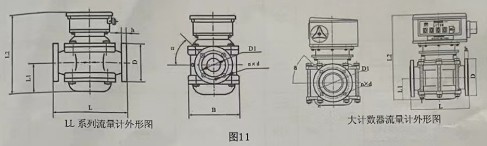

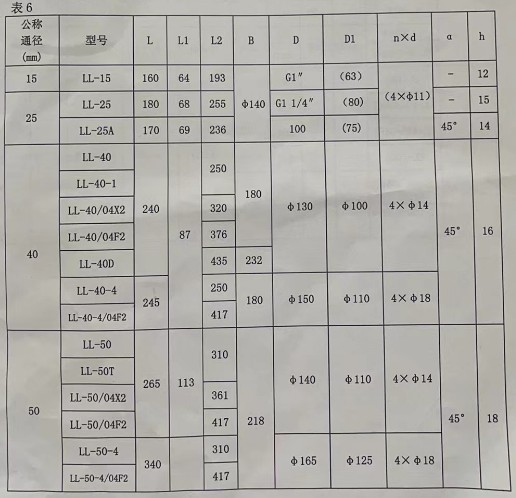

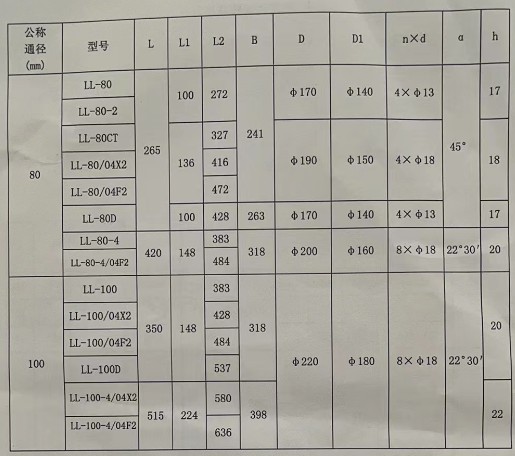

4.拆開待故障排除后，按照拆卸的順序反其逐一裝上，注意螺釘必須擰緊，上外殼上螺栓時擰緊要均勻，不要過分的擰緊，避免外殼變形或損壞，然后進行調整測校。七、流量計安裝聯接尺寸：流量計外形及安裝尺寸見圖11和表6
