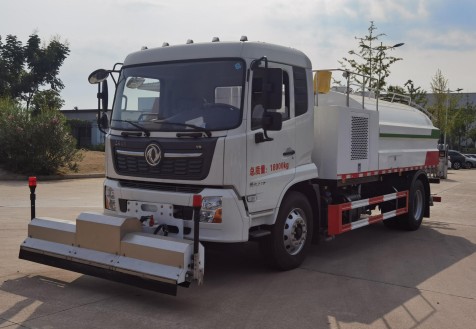

東風天錦型清洗車是一種雙發動機、雙水泵清洗車,是在標準二類底盤的基礎上,加裝高壓沖洗系統、低壓沖洗系統,由機械、液壓、電器三部分合為一體的專用沖洗作業車。本車具有獨立的高、低壓兩套水路系統,為清洗車工作提供壓力水源。其工作原理是:利用高壓水泵產生的高壓水,經噴水架的高壓噴嘴噴出,利用高壓水流的動能,以高壓力、低流量的方式清洗,強力去污,高效節水,能將路面的陳舊污漬清洗干凈;或高壓水經左(右)角噴噴出,清洗路緣、人行道及護欄隔離區;使用高壓噴槍還可清洗路標、廣告牌、高架路等;噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。
高壓水泵由副發動機→變速箱→聯軸器驅動;
低壓水路系統,采用雙級葉輪離心泵,效率高、灑水寬度大、水槍射程遠,還可選裝綠化澆灌及自吸功能。低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
本車的高壓水泵、噴嘴、高壓噴槍及關鍵的液壓、電氣原件均采用一線產品,性能優良、工作可靠。
東風天錦型清洗車整車技術參數表:

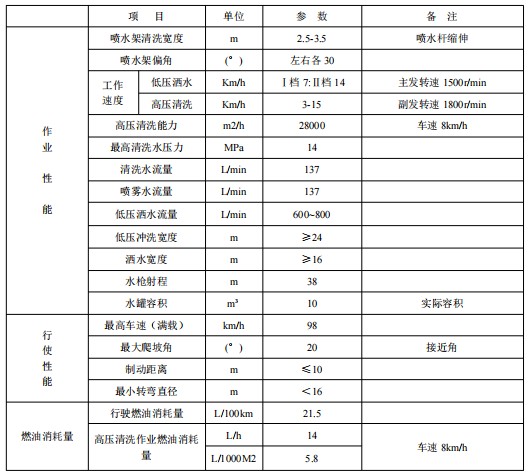

東風天錦型清洗車技術參數表:

配置說明:

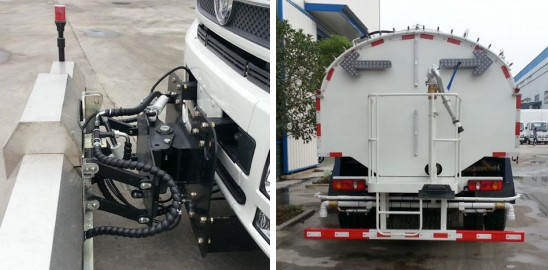

高低壓兩套噴水系統;高壓噴水系統含前置道路清洗支架、高壓路緣前沖、中置高壓清壓槍、高壓清洗炮、后高低 2 套后噴霧系統;低壓噴水系統含前沖、后灑、綠化高炮、花灑;
江鈴副發動機及變速箱(副發動機加裝變速箱可根據使用要求掛檔調節高壓泵噴水流量);高壓柱塞水泵;威龍低壓泵;不銹鋼高壓管路;海普瑞斯液壓閥組;駕駛室集成線路控制系統(整車高低壓噴水系統可全部在駕駛室控制打開噴水球閥);施耐德控制開關;尾部 LED 箭頭燈;低水位報警提示;臺灣氣動系統;進口高壓噴頭(高壓前沖、后噴霧、路緣前沖);20 米高壓沖洗卷盤;噴水架清洗寬度 2.5~3.5M;噴水架可左右偏轉 30 度也可上下調節噴水高度;最大清洗流量每分鐘 137L;最高清洗壓力 14MPa;高壓沖洗高度≥21M;低壓前沖最大清洗寬度 24M;沖水流量每分鐘 800~2300L;綠化高炮最大射程36M;水罐實際容積 10 立方。

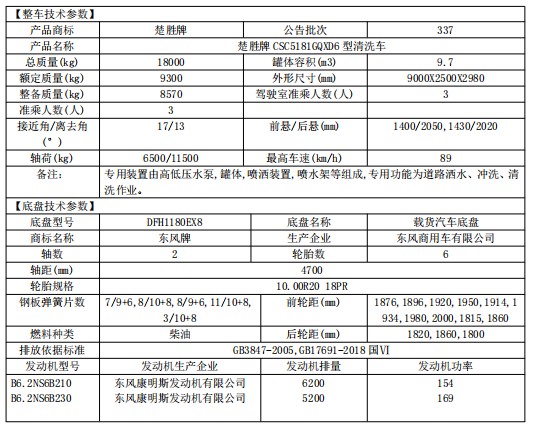

東風天錦型清洗車整車技術參數表:
楚勝牌CSC5181GQXD6型清洗車
【整車技術參數】
|
產品商標
|
楚勝牌
|
公告批次
|
373(擴展)
|
產品名稱
|
清洗車
|
產品型號
|
CSC5181GQXD6
|
總質量(Kg)
|
18000
|
罐體容積(m3)
|
9.7
|
額定載質量(Kg)
|
9300,9235
|
外形尺寸
|
8150,9000×2500×2980
|
整備質量(Kg)
|
8570
|
貨廂尺寸
|
××
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
駕駛室準乘人數(人)
|
2,3
|
鞍座最大載質量(Kg)
|
|
接近角/離去角(°)
|
17/13
|
前懸/后懸
|
1400/2050,1430/2020
|
軸荷(Kg)
|
6500/11500
|
最高車速(Km/h)
|
89
|
備注
|
ABS型號:3631010-C2000,4460046450,ABS 8,J ABS;ABS生產企業:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司,東科克諾爾商用車制動系統(十堰)有限公司,焦作博瑞克控制技術有限公司;選裝描述:隨底盤選裝高度不同的駕駛室;選裝前霧燈;選裝駕駛室頂部裝飾燈;選裝駕駛室前面罩;選裝前保險杠及前部燈具,駕駛室前臉擾流罩為選裝件;駕駛室臥鋪側窗選裝裝飾板;選裝踏步結構,選裝無前沖洗裝置;側后防護情況:側、后防護材料均為Q235,連接方式:均為焊接連接,后防護截面尺寸為:120×60,下邊緣離地高470;罐體有效容積(立方米)、罐體外形尺寸:罐體總?cè)萘?.7立方米,罐體有效容積9.23立方米.罐體外形尺寸(長×長軸×短軸)(mm):3500×2200×1500;專用功能及裝置:專用裝置由高低壓水泵,罐體,噴灑裝置,噴水架等組成,專用功能為道路灑水、沖洗、清洗作業;前伸尺寸:850mm;其他說明:僅采用4700mm軸距;隨底盤選裝后處理樣式,選裝尿素罐、氣瓶、電瓶安裝位置.
|
【底盤技術參數】
|
底盤型號
|
DFH1180EX8
|
底盤名稱
|
載貨汽車底盤
|
商標名稱
|
東風牌
|
生產企業
|
東風商用車有限公司
|
軸數
|
2
|
輪胎數
|
6
|
軸距 (mm)
|
3800,3950,4200,4500,4700,5000,5300,5800,5600,5100
|
輪胎規格
|
10.00R20 18PR,275/80R22.5 18PR,295/60R22.5 18PR
|
鋼板彈簧片數
|
7/9+6,8/10+8,8/9+6,11/10+8,3/10+8,2/3+2,3/4+3,2/10+8
|
前輪距
|
1876,1896,1920,1950,1914,1934,1980,2000,1815,1860
|
燃料種類
|
柴油
|
后輪距
|
1820,1860,1800,1840
|
排放依據標準
|
GB17691-2018國Ⅵ
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
D4.5NS6B190
D6.7NS6B230
B6.2NS6B210
D4.0NS6B185
DDi50E220-60
B6.2NS6B230
DDi50E190-60
D4.0NS6B195
D6.7NS6B260
D4.5NS6B220
DDi47E210-60
B6.2NS6B260
B6.2NS6B245
DDi47E240-60
DDi47E260-60
D4.5NS6B240
|
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風商用車有限公司
東風康明斯發動機有限公司
|
4500
6700
6200
4000
5000
6200
5000
4000
6700
4500
4750
6200
6200
4750
4750
4500
|
140
169
154
136
162
169
147
143
191
162
154
191
180
177
191
176
|
|
